Двигатель стирлинга из банки своими руками

Двигатель Стирлинга представляет собой тепловую машину, в которой рабочее тело (газообразное или жидкое) двигается в замкнутом объёме, по сути это разновидность двигателя внешнего сгорания. Этот механизм своими основан на принципе периодического нагрева и охлаждения рабочего тела. Извлечение энергии происходит из возникающего объема рабочего тела. Двигатель Стирлинга работает не только от энергии сгорающего топлива, но и от практически любого источника тепловой энергии. Запатентован этот механизм шотландцем Робертом Стирлингом в 1816 году.Двигатель стирлинга своими руками

Описанный механизм, несмотря на невысокий КПД, имеет ряд преимуществ, в первую очередь это простота и неприхотливость. Благодаря этому многие конструкторы-любители совершают попытки собрать двигатель Стирлинга своими руками. Некоторым это удается, а некоторым нет.

В этой статье мы рассмотрим, как сделать двигатель Стирлинга своими руками из подручных материалов. Нам понадобятся следующие заготовки и инструменты: консервная банка (можно из-под шпрот), листовая жесть, канцелярские скрепки, поролон, резинка, пакет, кусачки, медная проволока, плоскогубцы, ножницы, паяльник, наждачная бумага.как сделать двигатель стирлинга своими руками

Теперь приступим к сборке. Вот подробная инструкция к тому, как сделать двигатель Стирлинга своими руками. Сначала необходимо вымыть банку, зачистить наждачной бумагой края. Вырезаем из листовой жести круг таким образом, чтобы он лег на внутренние края банки. Определяем центр (для этого воспользуемся штангенциркулем или линейкой), делаем ножницами отверстие. Далее берем медную проволоку и канцелярскую скрепку, выпрямляем скрепку, на конце делаем кольцо. Наматываем на скрепку проволоку - четыре плотных витка. Далее паяльником пролудим полученную спираль небольшим количеством припоя. Потом необходимо аккуратно спираль припаять к отверстию в крышке таким образом, чтобы шток получился перпендикулярным крышке. Скрепка должна двигаться свободно.

После этого необходимо сделать в крышке сообщающееся отверстие. Из поролона делаем вытеснитель. Его диаметр должен быть немного меньше диаметра банки, но при этом не должно быть большого зазора. Высота вытеснителя – немногим больше половины банки. Вырезаем в поролоне по центру отверстие для втулки, последнюю можно изготовить из резины или пробки. Вставляем в полученную втулку шток и все заклеиваем. Вытеснитель необходимо размещать параллельно крышке, это важное условие. Далее остается закрыть банку и запаять края. Шов должен быть герметичным. Теперь приступаем к изготовлению рабочего цилиндра. Для этого вырезаем из жести полосу длиной 60 мм и шириной 25 мм, загибаем плоскогубцами край на 2 мм. Формируем гильзу, после этого спаиваем край, далее необходимо припаять гильзу к крышке (над отверстием).

Теперь можно приступить к изготовлению мембраны. Для этого отрезаем от пакета кусок пленки, немного продавливаем его пальцем внутрь, резинкой прижимаем края. Далее необходимо проверить правильность сборки. Нагреваем на огне дно банки, тянем за шток. В результате мембрана должна выгибаться наружу, а если шток отпустить, вытеснитель под собственным весом должен опуститься, соответственно, мембрана возвращается на место. В том случае, если вытеснитель сделан неправильно или пайка банки не герметична, шток не вернется на место. После этого делаем коленвал и стойки (разнос кривошипов должен составить 90 градусов). Высота кривошипов должна составлять 7 мм, а вытеснителей 5 мм. Длина шатунов определена положением коленвала. Конец кривошипа вставляется в пробку. Вот мы и рассмотрели, как собрать двигатель Стирлинга своими руками.

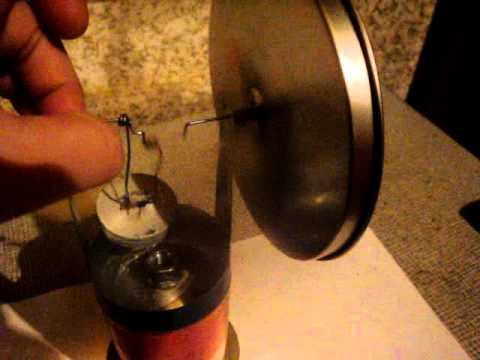

электродвигатель своими рукамиТакой механизм будет работать от обычной свечки. Если прикрепить к маховику магниты и взять катушку аквариумного компрессора, то такое устройство способно заменить простой электродвигатель. Своими руками, как вы видите, сделать такой прибор совсем не сложно. Было бы желание.
